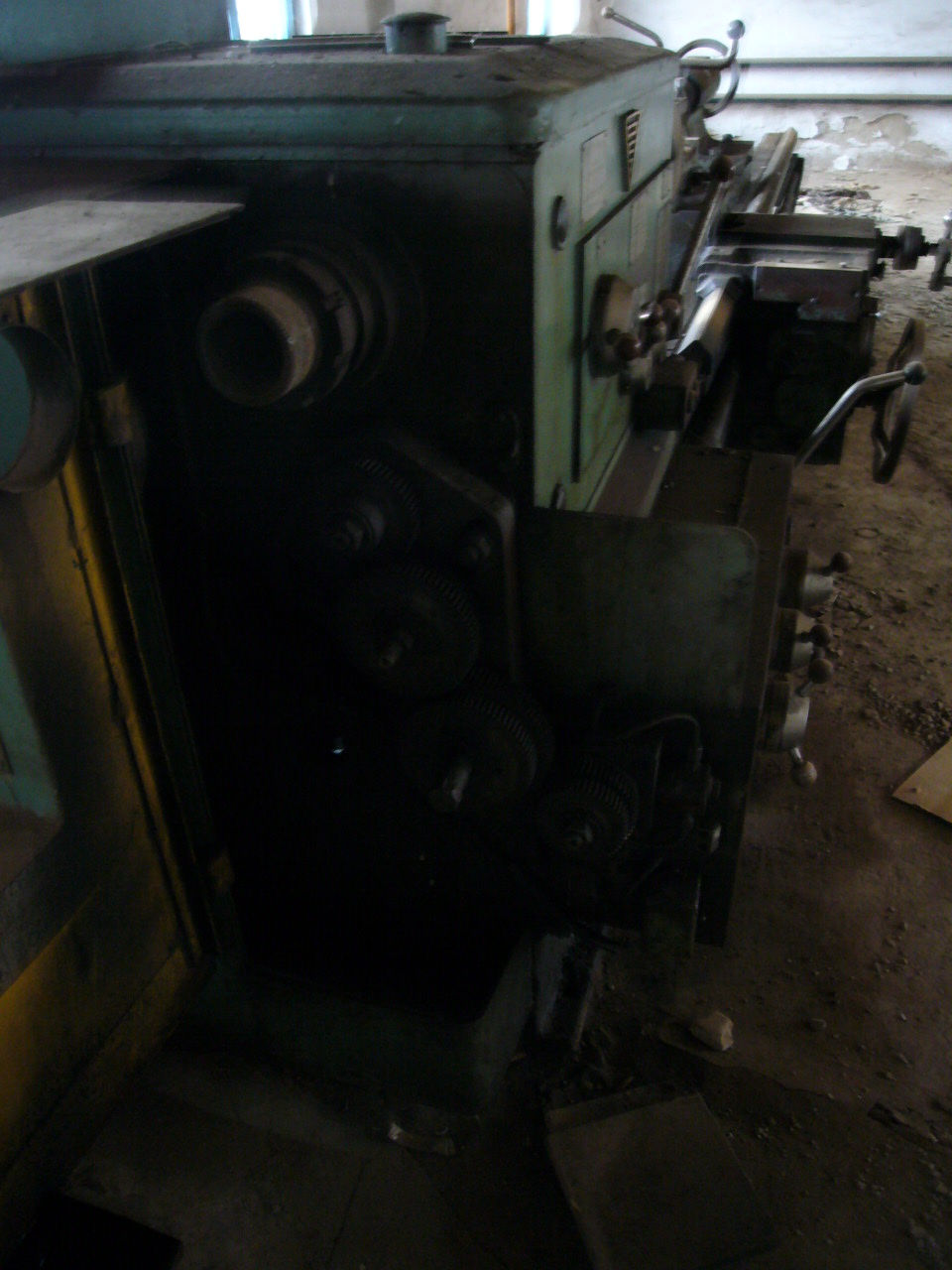

Токарный станок ДИП 300 (1М63)
Технические характеристики
Токарный станок ДИП-300 предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб.
Токарный станок ДИП-300 (1д63а) способен обрабатывать относительно крупные заготовки диаметром до 615 мм и длиной 1500 или 3000 мм.
Передний конец шпинделя резьбовой М120 х 6, внутренний конус Морзе 5, отверстие в шпинделе 70 мм, диаметр обрабатываемого прутка 68 мм.
Шпиндель станка ДИП-300 (1д63а) установлен на двухрядные роликовые подшипники спереди и в коническом роликовом подшипнике сзади. Осевая нагрузка на шпиндель воспринимается шариковым упорным подшипником.
Шпиндель получает 18 ступеней частот прямого и обратного вращения от шестиваловой коробки скоростей в передней бабке станка. Установка нужной скорости осуществляется тремя рукоятками на передней стенке передней бабки. Пуск, останов и включение ускоренного обратного хода осуществляется фрикционной пластинчатой муфтой. Муфта управляется рукоятками на станине у передней бабки и на фартуке.
На входной вал коробки соростей движение поступает через ременную передачу от асинхронного электродвигателя мощностью 10 кВт.
Передний конец шпинделя выполнен по ГОСТ 12593 (DIN 55027, ИСО 702-3-75) под поворотную шайбу, с центрирующим коротким конусом 1:4 (7°7′30″), , номинальный диаметр конуса D = 139,719 мм, условный размер конца шпинделя - 6. Внутренний (инструментальный) конус шпинделя - Морзе 6.
Коробка подач типа Нортон даёт возможность нарезать (без звена увеличения шага):
-
метрические резьбы с шагом от 1 до 192 мм
-
дюймовые резьбы от 24 до 1/4 ниток на один дюйм
-
модульные резьбы с модулями от 0,5 до 48
-
питчевые резьбы от 96 до 7/8
Станок после ревизии
Цена договорная
Комплектный (люнеты)
Подключенный
Место нахождение г.Таганрог
Подробная информация о станке
Универсальный токарно-винторезный станок модели ДИП-300 (по классификации ЭНИМС 1д63) - первый советский станок с коробкой скоростей и диаметром обработки над станиной 615 мм, как и все другие ДИПы (ДИП-200, ДИП-300, ДИП-400, ДИП-500), разработан и производился на Московском станкостроительном заводе Красный Пролетарий с 1930 по 1950-е годы.
