Cостояниие рабочее
Цена договорная
Комплектный
Подключенный
Место нахождение г.Ростов-на-Дону
Подробная информация о станке
Горизонтально-расточный станок W100A с передвижным столом является последним исполнением удачной опытной серии станков H100, H100A, W100 и предназначен для различных черновых и чистовых расточных работ в мелкосерийном и среднесерийном производствах.
Горизонтально-расточный станок W100A - это современный аналог горизонтально-расточного станка 2620 или 2620В с более выдающимися характеристиками и показателями.

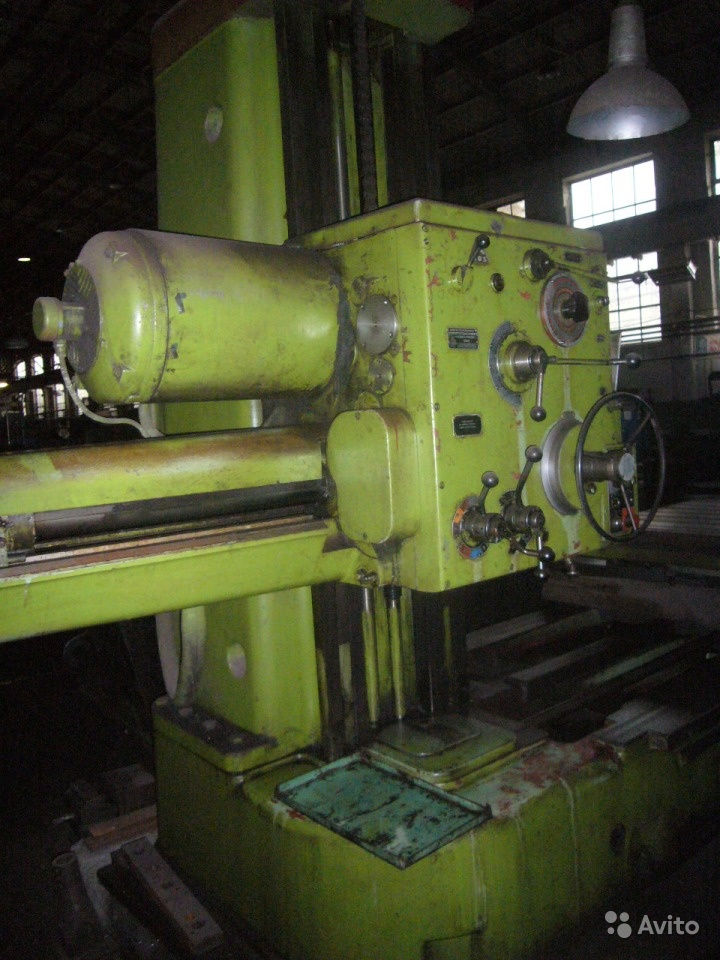

Горизонтально-расточной станок TOS W100
Технические характеристики
Диаметр шпинделя, мм100
Размер поворотного стола, мм1250 х 1250
Грузоподъёмность стола 1250 x 1250, кг3000
Конус шпинделяМорзе 6
Диапазон оборотов шпинделя, мин-17,1 - 1120
Количество ступеней оборотов шпинделя, шт.23
Мощность главного двигателя, кВт11
Скорость вращения главного двигателя, мин-11460
Максимальный крутящий момент на шпинделе, Нм3350
Минимальный крутящий момент на шпинделе, Нм78,5
Поперечное перемещение стола - ось Х, мм1600
Продольное перемещение стола - ось Z, длинная станина, мм1250 Продольное перемещение стола - ось Z, длинная станина (без опоры борштанги), мм1750
Вертикальное перемещение шпиндельной бабки - ось Y, мм1120 Выдвижение шпинделя - ось W, мм900
Размер зажимных T пазов стола, мм22 H8
Диаметр /глубина центрального отверстия стола, мм180H6 / 6
Рабочие подачи
- фрезерные - X, Y, Z, W (18 ступеней), мм/мин18 - 900
- сверлильные - X, Y, Z, W, задвижка (32 ступеней), мм / об0,02 - 12
- вращение стола на диапазоне 1000 мм, мм/мин18/ 25-1400
Резьбонарезные подачи по осям X, Y, Z, W, U, (метрические, 18 ступеней), мм / об0,25 - 12
Резьбонарезные подачи по осям X, Y, Z, W, U (дюймовые, 18 ступеней), ход / 1120 - 2,5
Ускоренная подача по осям X, Y, Z, W, U, мм / мин2800
Ускоренная подача вращения стола - ось B, мин-11
Диаметр планшайбы, мм600
Максимальный обрабатываемый диаметр планшайбой, мм900 Диаметр/глубина центрального отверстия планшайбы, мм280 H6 / 8 Выдвижение резцовой каретки планшайбы - ось U, мм210 \
Максимальный диаметр торцовой обработки, мм900
Количество ступеней диапазонов оборотов планшайбы, шт.16
иапазон оборотов планшайбы, мм7,1 - 224
Суммарная потребляемая мощность, кВА15
Общий вес станка, кг15500
Габариты станка (длина х ширина х высота), мм6710х3450х3000
